特點及用途：

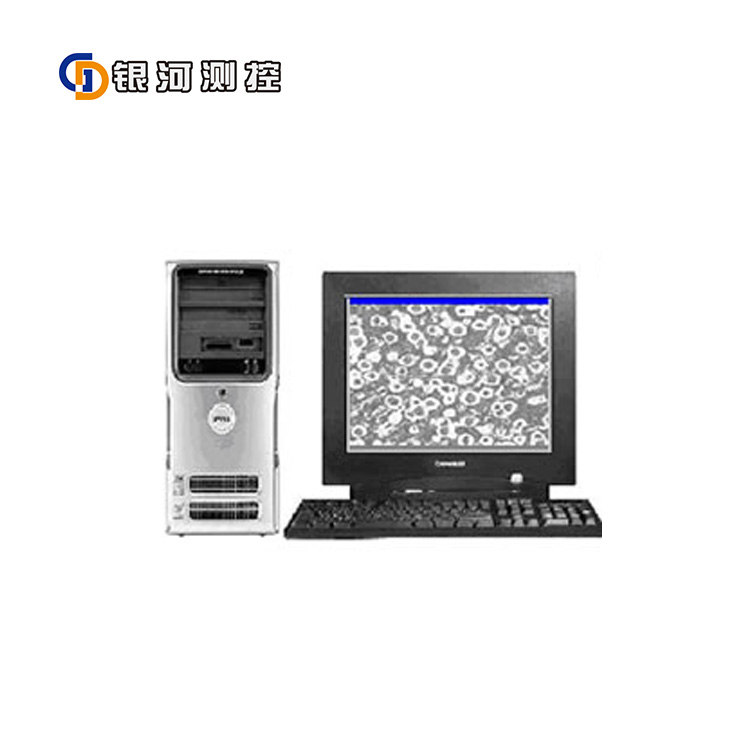

越來越多的研究已不滿足常規的金相顯微及照相方式，將顯微成像輸入微機，由微處理器對圖像作各種后期處理，是緊跟世界在顯微領域的新技術。

• 儀器配置了攝影系統，具有多倍光學變焦，可以拍攝符合標準的各種放大倍率的金相圖譜，適合定標對比、評級及定倍打印；

• 配置高清晰度的圖像捕捉卡，便于在顯示器同步完成顯微鏡的調焦和即時采集顯微圖像；

• 可由計算機對圖像進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱；系統還配置了專業定量金相圖像分析計算機操作系統軟件，對采集的試樣圖譜進行進行實時測量、評級(符合國標及其他相關行業標準)、分析、統計及輸出圖文報告；

• 系統配置科學、操作簡易，廣泛應用于工礦、質量檢驗、科研及教學等企事業單位。

系統配置:

1.金相顯微鏡：    三目倒置金相顯微鏡4XC,2.數碼適配鏡：    專用顯微鏡與數碼相機的光學和機械接口

3.攝像頭：       日本JVC

4.圖像處理系統：  圖像捕捉卡 (高分辨率圖像實時采集卡 二次開發軟件包)

5.圖像分析系統：  專業定量金相分析計算機操作系統 (2010版軟件)

金相顯微鏡4XC:

三目倒置金相顯微鏡，可以用來觀察材料表面的組織結構及形態，操作時試樣觀察表面向下，并與工作臺面平行，因此與試樣的高度和形狀無關，適合較大的試樣，并使操作比較方便。

• 具備大移動載物臺和多種孔徑的載物片，適合較大試樣的操作；

• 外置式的同軸反射照明系統，便于調整光路、插入濾色片和更換燈泡；

• 升降調焦系統帶有限位裝置，可避免試樣與物鏡的磕碰，及大批量檢測時不必重復調焦。

技術規格

1.結構：                       倒置式 三目鏡筒 傾角30 ° 瞳距和屈光度可調  4物鏡轉換器

2.總放大倍率：              顯微鏡100×～1000× 圖像300×～3000×

3.分劃目鏡：                 10× 平場可變焦  格值0.1 mm

4.測微尺：                    格值0.01 mm / 1 mm

5.雙層機械載物臺：      200 × 152 mm 移動范圍15 × 15 mm

6.調焦機構：                同軸粗微動  限位保護  升降范圍30 mm 微調0.002 mm

7.同軸反射照明系統：  亮度可調 鹵素?zé)?/span>20W / 6V帶濾色片(黃,綠,藍,磨砂)

8.物,目鏡和放大倍率： 標準配置 (可以選配其他倍率物、目鏡)

平場消色差物鏡PL   (其中PLL為長工作距)目鏡PL10× 圖像系統放大倍率數值孔徑系統視場直徑 (mm)工作距離 (mm)總放大倍率物方視場 (mm)放大倍率10×0.25干1.808.90100×0.9 × 0.7300×25×0.400.903.76200×0.45× 0.35 600×40×0.650.452.69400×0.23 × 0.171200×100×1.25油0.170.441000×0.09× 0.073000×

金相顯微鏡成套性

選配件

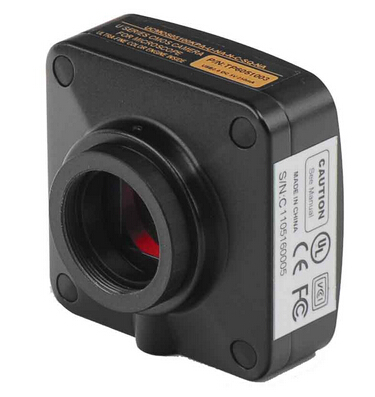

攝像頭

圖像處理系統

工業相機標配一套視圖軟件其功能如下：
ArtCam Measure 2.0 用來播放 的USB2.0、USB3.0 和SATA 相機、取得相機快照、錄制視頻以及對相機圖像進行處理和對相機圖像進行測量。

ArtCam Measure 2.0 提供了相機圖像處理功能，包括：自動白平衡、RGB 增益調節、顏色增強、伽瑪糾正、飽和度調節、亮度調節、對比度調節、色調調節、灰度轉換等基本功能。另外軟件還通過可擴展的插件模式，提供一些圖像處理功能，如：圖像顏色反轉、二值化、銳化等。

ArtCam Measure 2.0 提供了豐富的圖像測量工具，包括：測量折線長度、測量角度、測量?jī)蓷l平行線間距離、測量曲線長度、測量圓、測量橢圓、測量矩形以及測量多邊形等。同時還可以在圖像中加入文字注解和插圖。

• 傳感器類型    CCD（彩色/黑白）

• 接口        USB2.0

• 傳感器廠商    索尼

• 快門類型     面陣

• 光學尺寸     1/1.8英寸

• 有效像素     1628(H)×1236（V）

• 有效像素尺寸   7.16mm(H) × 5.44mm(V)

• 像素尺寸      4.4μm(H) ×4.4μm(V)

• 感應度       0.42V（索尼標準）

• S/N         50DB以上

• 顏色排列       RGB

• 幀頻         10fps

• 快門速度       1/18750-1/12（秒）

• 外觀尺寸       50mm(W) × 56mm(H) × 59.3mm(D)

• 重量          240g（含2米USB線）

• 電源          USB端口

專業定量金相圖像分析計算機操作系統 (軟件) 簡介:

金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統(SRMAS軟件)”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了先進的圖像分析技術，為金相顯微鏡和智能分析技術的結合，系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系統全部中文界面 (也可以選擇英文版本)，簡潔明了和操作方便，經過簡單培訓或?qū)φ帐褂谜f(shuō)明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。

系統包括如下主要功能：

• 圖像編輯軟件：圖像采集，圖像存儲等十多種功能；

• 圖像軟件：影像增強，圖像疊加等十多種功能；

• 圖像測量軟件：周長、面積、百分含量等幾十種測量功能；

• 輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。

專用金相軟件包：

• 晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；

• 非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；

• 珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；

• 脫碳層、滲碳層測量，表面涂層厚度測量；

• 鐵素體、奧氏體型不銹鋼中相-面積測量；

• 高硅鋁合金初晶硅與共晶硅分析；

• 鈦合金材料分析……等；

• 包含進行比對的近391種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；

• 鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。

示例圖譜：(軟件中包含近391種常用金屬材料的金相圖譜)
