一、產品介紹

（一）使用領域：

本機適用于機械冶金，航空航天，大專院校、科研院所等各領域用于測量金屬材料的沖擊韌性值和金屬材料在動負荷下的抗沖擊能力。

（二）依據標準：

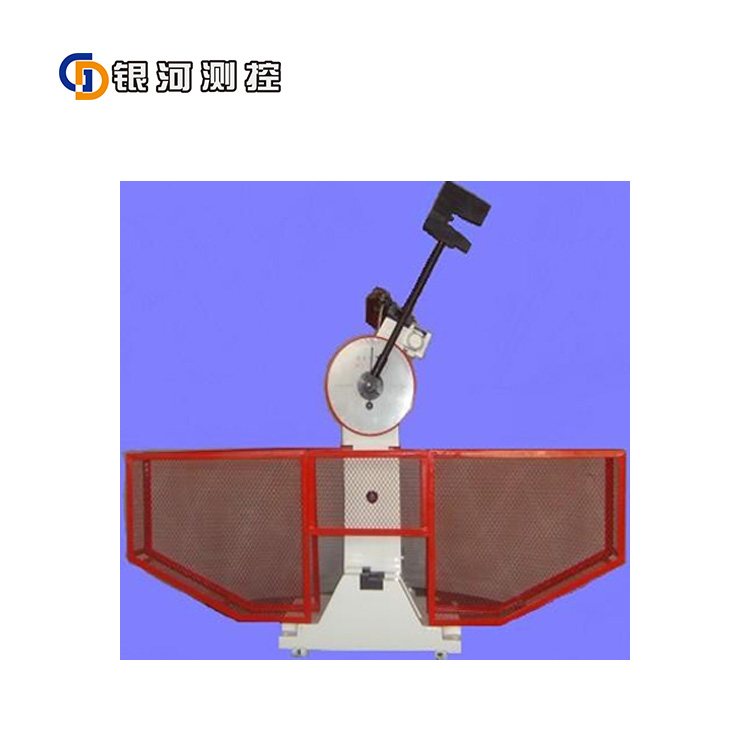

JB—S300數顯擺錘式?jīng)_擊試驗機是我公司按照GB/T3038—2002?擺錘式?jīng)_擊試驗機的檢驗?和GB/T229—1994?金屬夏比缺口沖擊試驗方法?設計，按JJG145-82《擺錘式?jīng)_擊試驗機》出廠檢驗。

（三）方案描述：

該產品獨特的外觀造型，新穎、美觀、大方；在結構方面，受力方式更合理；在傳動方面用一個標準型減速機取代原來的皮帶輪蝸桿蝸輪，結構更簡單；在電器方面，該設備采用西門子公司的PLC可編程控制器控制，并用光電式接近開關取代原來的多數機械式限位，抗干擾能力強，試驗數據準確、性能更可靠；可靠的安全銷裝置和新穎的防護欄使操作人員更加安全；開門式強電板，維修更簡便。

另外，該設備用雙電刷離合器取代老式的單電刷離合器，解決了設備同時滿足于三項四線制和三項五線制不同的供電方式。電氣控制線路參照國際標準，符合國家試驗機電氣標準。該設備的工作原理是運用高精度的光電編碼器和帶專用測控卡的計算機通過檢測擺錘沖擊前與沖擊后的位能之差來檢測沖擊吸收功、材料的沖擊韌性。顯示方式為雙顯式：即度盤指針和計算機同時顯示；計算機既可以顯示沖擊吸收功、沖擊韌性、又可以進行試驗數據自動處理、自動生成試驗報告。取擺、退銷、沖擊、放擺等動作控制既可以由手控盒手動控制，也可以利用計算機程序由鼠標輸入自動控制，并可批量或逐次打印試驗結果。采用工業用西門子PLC控制系統控制擺錘動作，高精度的旋轉編碼器來獲取擺錘的實時位置，系統穩定、可靠，數據準確, 中文文本顯示器可實時顯示擺錘角度和試驗結果，方便的輸入各種參數,簡單方便.并預留局域網接口.

本機配置根據GB229-1994《金屬夏比缺口沖擊試驗方法》標準對低溫試驗的要求而設計生產的電子式制冷保溫設備。本設備無化學污染、無噪音、體積小、操作簡單、控制精度高，是金屬材料沖擊試驗中理想的試樣冷卻保溫設備，同時亦可用于其它低溫檢測和試驗。工作原理是運用半導體電子元氣件通電時產生溫差、當高溫區的熱量被不斷地帶走時，低溫區為了保持與高溫區的溫差便不斷的降低本區域的溫度從而起到降溫制冷的作用。

（四）工作原理：

設備采用德國西門子S7—200系列PLC作為下位機控制，計算機控制作為上位機控制，完成上下位機的數據交換和指令傳送。采用高精度的旋轉編碼器來獲取擺錘的實時位置，獲得沖擊吸收功。具有系統可靠、穩定，數據準確等特點。

二、產品性能

(一)主要技術指標

1、大沖擊能量：   300J、150J

2、度盤刻度范圍及分度值：

 3、擺錘力矩

4、擺錘預揚角:                       150°

5、擺錘中間至沖擊點(試驗中間)距離:   750mm

6、沖擊速度:                         5.2m/s

7、式樣支座跨距:                      40±1mm

8、式樣支座端部圓弧半徑:             1-1.5mm

9、式樣支座支撐面傾角:                 0°

10、沖擊刃圓弧半徑:                  2-2.5mm

11、沖擊刃夾角:                        30°

12、沖擊刃厚度:                       16mm

13、式樣規格:                     (10±0.1)*(10±0.1)*(55±0.1)mm

14、試驗機重量:                     約450kg

15、試驗機外形尺寸:                2124*600*1340mm

16、電源:                三相四線制50HZ380V

17、主電機功率：380v750W

18、數顯表顯示min分辨力：0.1J

(二)工作條件

a、室溫10-35oC范圍內；

b、相對濕度不大于85%；

c、周圍無腐蝕性介質的環境中；

d、安裝在厚度不小于300mm的混凝土地基上或固定在大于880公斤的基礎上；

e、機座上安裝基準面的水平度調到0.5/1000以內；

三、結構簡介

JB-S300沖擊試驗機由以下部分組成：（1）機身；（2）取擺機構；（3）掛脫擺`機構；（4）自動揚擺訊號裝置；（5）度盤指示；（6）擺錘；（7）防護裝置；（8）電氣控制部分；（9）數顯和打印裝置。

四、標準配置

1、主機 ：一臺。

2、擺錘：規格，大擺300J、小擺150J。 數量，各一個，共兩個。

3、跨距樣板：規格，L=40。數量，一個。

4、試樣對中塊：規格，L=40（V.U）型。數量，一個。

5、拆卸器：數量，一個。

6、呆搬手：規格，S=30。數量，一個。

7、六角扳手：規格，S=14。數量，一個。

8、地角螺栓：規格，M16×300。數量，四套。

9、鉗口（包括支架）：數量，一付。備注，已裝在主機上。

10、JBS含液晶表一套.
