一、主要技術參數與工作條件

1、兩夾頭至大距離≥  550

2、旋轉速度30轉/分   60轉/分

3、鉗口硬度HRC55~65

4、試驗機工作噪聲<70db

5、環境與工作條件

• 溫度10°~35C

• 在穩固的基礎上放置，其水平度<0.2‰

• 在無震動的環境中

• 周圍無腐蝕性介質

• 電源  三相四線  380Ⅴ±10%   50HZ  (須有零線)

• 外形尺寸：1700×500×1100

二、結構及特點

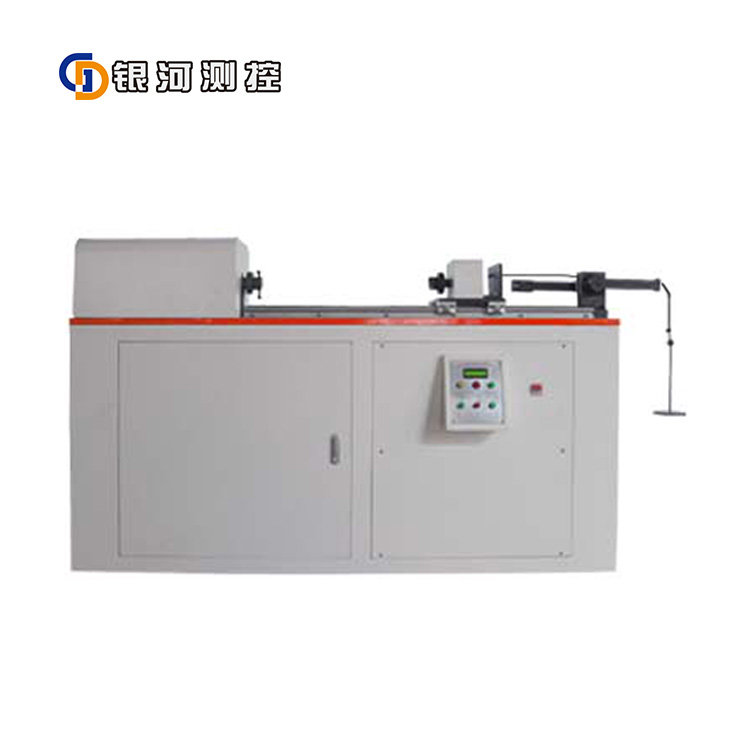

EZ-10金屬線材扭轉試驗機由機械部分和電器兩大部分組成。計數由原來的機械結構改成電子計數，計數min值可達0.1圈，試驗中的軸向加力，旋轉加力，試驗試件斷開時的圈數鎖存，終止試驗均由電子電路控制，操作簡單方便。

機器的左端為軸向可移動夾頭，夾頭的移動采用了滑動軸承，摩擦阻力小，可靠的保證了軸向移動的平值度。軸向加力采用了10：1杠桿砝碼加力。機器的右端是溜板箱，溜板箱由電機拖動，使之可左右移動，溜板箱內由電機、減速箱、光碼盤和旋轉夾頭組成。機器的左端裝有左移位開關，保證設備的安全。

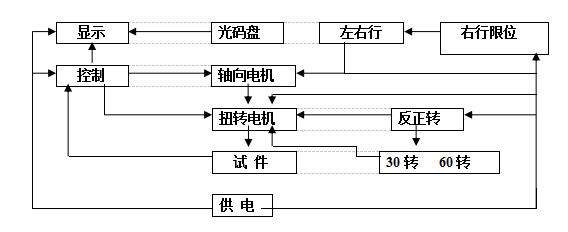

電器系統：由供電部分.控制部分.顯示部分組成，

三、安裝與調整

1、將設備從包裝箱中取出，放置在一個高0-300mm的水泥臺面上，放置的環境不能有腐蝕性介質，使用準確度不低于0.05mm/m的水平儀，將設備的水平調整到不大于0.2‰水平上，在標有“  〒   ”的螺釘上接上一根導線，導線的另一端接大地。

2、把電源插頭插在有零線的4芯三相~380V電源插座上，打開電源開關，數碼管顯示0.0，將控制面板上左右行選擇開關置在左、右任一位置，觀察溜板箱移動方向是否與所置開關方向一致，溜板箱向左手方向為左移，反之右移，如不一致可將電源插頭其中兩根相線對調即可，如按動左、右行按鈕開關無動作或有異常響聲，立即關掉急停開關，檢查三相四線是否缺相或無零線，在按要求接好后再加電。

3、調整砝碼托盤高度：

觀察左端砝碼托盤在自由下垂的位置時是否落在減震座〈用戶自做〉或地上，如有間隙.調整調節螺釘至砝碼托盤落在減振座上。然后用手拉動夾頭使杠桿處與水平位置，觀察砝碼托盤是否離開減振座，數字鎖定開關是否彈起，如沒有離開減振座，調節緊古裝置上的螺釘，上拉鋼絲繩使拖盤離開減振座，擰緊緊固裝置上的螺釘，再讓砝碼托盤自由下落，觀察是否落在減振座上。如此反復調整使砝碼托盤自由下落時落在減振座上，杠桿處于水平位置時離開減振座即可。

四、操作使用

1、試件的準備

a.試件的長短按GB/T239-1999金屬線材扭轉試驗方法規定：

Φ1.0~<Φ5.0   L=100d    Φ5.0~Φ10.0    L=50d

加上夾頭的裝夾長度每端為30mm， 共60mm

b 試件盡可能平直，必要時可用手嬌直，當用手不能嬌直時，可將試件置于木材.塑料.銅質表面上，用這些相同材料制成的錘子或其它方法輕輕嬌直。但不能傷及表面，也不得扭曲試件，局部有硬彎的線材不得用于試驗。

2、試件的裝夾

a 根據試件的直徑選擇夾板，試件直徑大于3的選擇兩凹槽夾板，試件直徑小于3的選擇一個凹槽另一個為凸起，選好夾板后，將夾板推入左右二夾頭的方孔中。

ｂ打開電源總開關計數器顯示０.０，先將左邊的扳手放置在與夾頭平行的位置，讓凸緣把滑動軸向右推出，根據試件的長短及兩夾頭的距離，將左、右行開關置在相應的擋位，使兩夾頭的距離達到所需位置〈有標尺〉，將試件的一端插入在一夾頭內３０ｍｍ，用板手旋轉夾頭底下Ｍ２０的螺釘，使試件的中間點對準夾頭上的中線，然后用扳手旋轉夾頭上方的Ｍ２０螺釘，使兩夾板夾住試件，然后反復調整兩個螺釘，使試件對準夾頭的中間線后旋緊螺釘夾緊，然后照同樣的方法夾緊試件的另一端。

ｃ試件軸向拉緊力及扭轉速度選擇。根據ＧＢ/Ｔ２３９-１９９９的要求，為時試件在試驗過程中平直，應施加某種形式的拉緊力，這種拉緊力不得大于試驗線材公稱抗拉強度相應力值的２％，該試驗機采用１０：１杠桿砝碼加力，其加力大小等于砝碼標稱值*１０。

速度選擇按鈕ＧＢ/Ｔ２３９-１９９９的表３選擇。

表３

根據所做試樣要求，將速度選擇開關置于所需要的位置上。

ｄ.試驗

將左邊的扳手板動90度，使扳手的突緣部分和滑動軸脫離 按動試驗按鈕，設備開始運轉并計數.直到扭斷為止，砝碼自動下落到減振座上，同時封鎖計數值。在啟動試驗前如果計數器顯示值不為零，需按清零鍵使之顯示０.０

五、維護與保養

1、杠桿軸承及移動夾頭部分滑動軸承３個月上一次２０號機油，

2、拆下防塵活動板，給下方縱向移動用絲杠每３個月上一次４０號機油。

3、長期放置，須清洗杠桿軸承.溜箱板導軸及移動加頭中的滑動軸承，清洗后上２０號機油。
